如何计算控制阀直径尺寸

如何计算控制阀直径尺寸？下面简要介绍如何确认控制阀的直径是否合适。

控制阀工作条件：介质：液氮，温度 33℃，λ=5.9×10^-4kgf/cm3，Pv=15×100kPa，Qmax=15m3/h，对应的 Qmax p1、p2、Δpmin 分别为（530、130、400）×100kPa，Qmin=5m3/h，Δpmax = 500×100kPa，s=0.2，选用高压控制阀，流量特性：线性，带定位器，控制阀的合适直径（DN）是多少？
1.流量：Qmax=15m3/h。2.
压差：Δpmin = 400×100kPa，ΔPmax=500×100kPa。

3. Kv值计算：
步骤1：从数据表中可知：Fl=0.8。
步骤2：流动状态：0.5p1＞＞pv，因此：

且△pmin > △pc，所以是阻塞流。

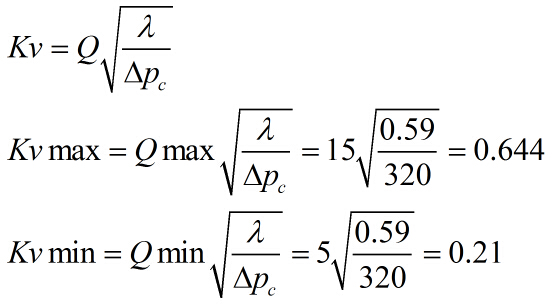

步骤3：采用阻塞流状态下的Kv值计算公式


。4. 根据Kvmax=0.64，检查高压控制阀的流量系数，得到DN=10，dg=7，Kv=1.0。5

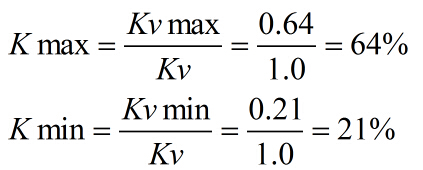

. 开度计算：
由于Kv=1，控制阀只有线性流量特性，采用线性计算公式。


最大开度Kmax＜89%，最小开度Kmin＞10%，因此Kv=1.0合格。6

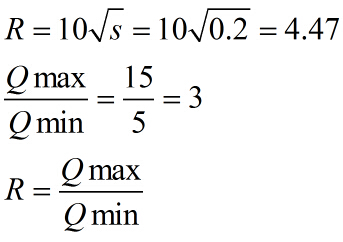

. 可调比计算：


计算结果合格。7
. 压差计算： △p＜[△p]，（因为ds＜dg）合格。
8.结论： DN=10，dg=7，Kv=1.0，计算合格。
